Guide Installation Panneau Solaire Camping-Car

Materiel Necessaire

Une installation solaire reussie commence par un inventaire complet du materiel. Voici les elements indispensables pour equiper votre camping-car d'un systeme photovoltaique fonctionnel et securise. Consultez notre selection de panneaux solaires camping-car pour choisir le modele adapte a vos besoins.

Panneau et Fixation

Le panneau solaire constitue le coeur de votre installation. Privilegiez un modele monocristallin pour un meilleur rendement par surface. La puissance courante pour un camping-car se situe entre 100W et 300W selon vos besoins en autonomie. Les fixations doivent etre adaptees au type de toit (polyester, aluminium) et garantir une ventilation sous le panneau pour eviter la surchauffe. Les supports en aluminium anodise offrent une bonne resistance a la corrosion.

Cablage et Protection

Le cablage comprend les cables solaires (section adaptee a la puissance), les connecteurs MC4 etanches, un passe-toit avec joint d'etancheite, et les fusibles de protection. Le regulateur de charge MPPT ou PWM fait le lien entre panneau et batterie. Pour approfondir le choix du regulateur, consultez notre page sur les regulateurs et convertisseurs.

Outils Requis

Prevoyez : perceuse avec forets adaptes, tournevis, cle a douille, pince a sertir pour cosses, multimetre, mastic polyurethane ou sikaflex, scotch d'electricien, colliers de serrage. Un pistolet a mastic facilite l'application de l'etancheite. Travaillez de preference par temps sec pour garantir l'adherence du mastic.

Schema de Cablage et Sections

Le dimensionnement correct du cablage conditionne la securite et le rendement de votre installation. Un cable sous-dimensionne provoque des pertes d'energie et un risque d'echauffement.

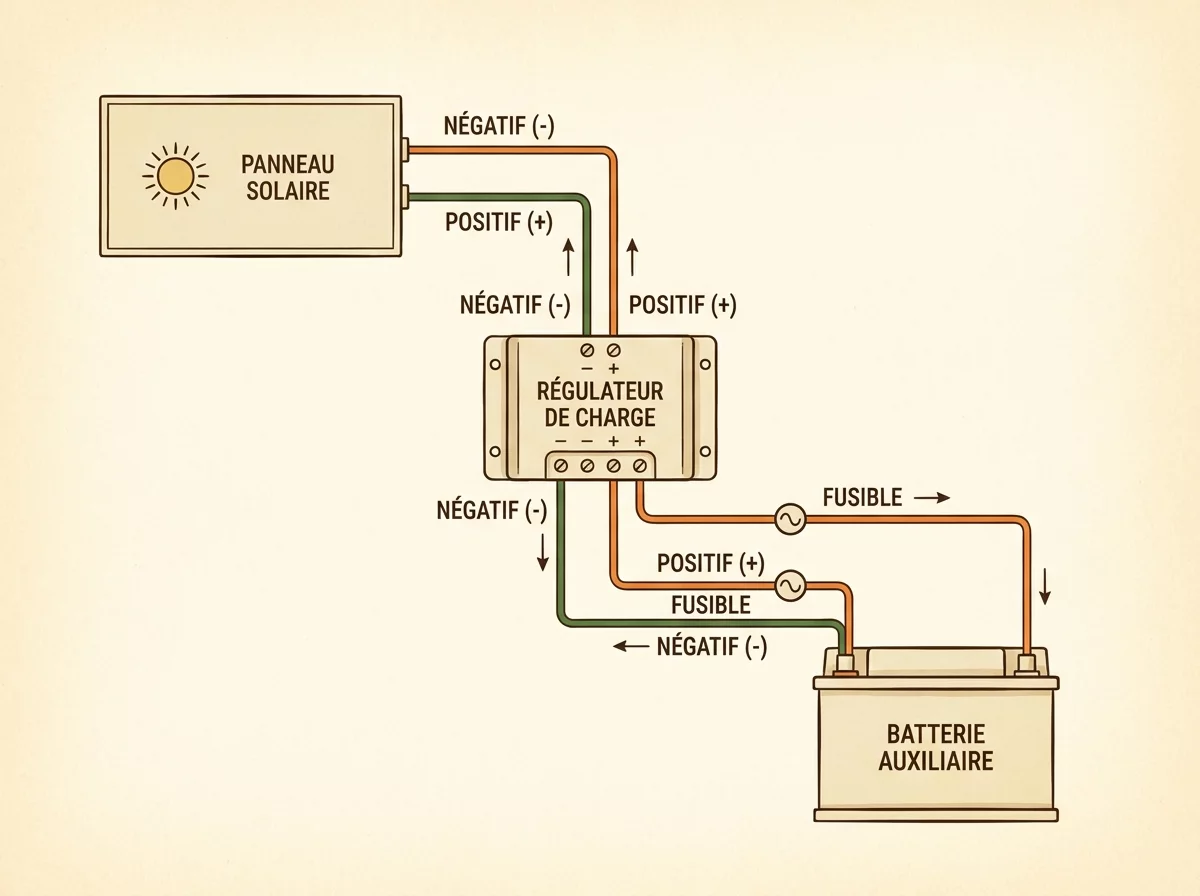

Schema Type 12V

Le schema classique relie le panneau au regulateur via un fusible de protection, puis le regulateur a la batterie avec un second fusible. Les polarites doivent etre scrupuleusement respectees : le rouge pour le positif, le noir pour le negatif. Le regulateur se place au plus pres de la batterie pour limiter les pertes en ligne sur le circuit basse tension.

Calcul de Section de Cable

La section depend de l'intensite et de la longueur du cable. Formule de base : I = P / U (Intensite = Puissance / Tension). Pour un panneau de 200W en 12V, l'intensite maximale atteint environ 17A. Sur 3 metres, un cable de 4mm² convient. Sur 5 metres ou plus, passez a 6mm².

Un client a installe son panneau avec du cable 1.5mm² sur 6m. Resultat : 30% de pertes et cable tiede au toucher. Apres remplacement par du 4mm², rendement normal retrouve. Sur le cablage, ne lesinez jamais. La difference de prix entre 2.5mm² et 4mm² est negligeable, mais la securite et le rendement sont bien meilleurs.

Fusibles et Protection

Chaque circuit doit etre protege par un fusible calibre a 1.25 fois l'intensite maximale. Pour 17A, un fusible de 20A convient. Placez un fusible cote panneau (protection du cable) et un cote batterie (protection du regulateur). Les porte-fusibles etanches sont recommandes pour les installations exposees.

Etapes d'Installation

L'installation se deroule en trois phases principales : fixation du panneau, passage des cables, et branchement electrique. Chaque etape demande methode et verification.

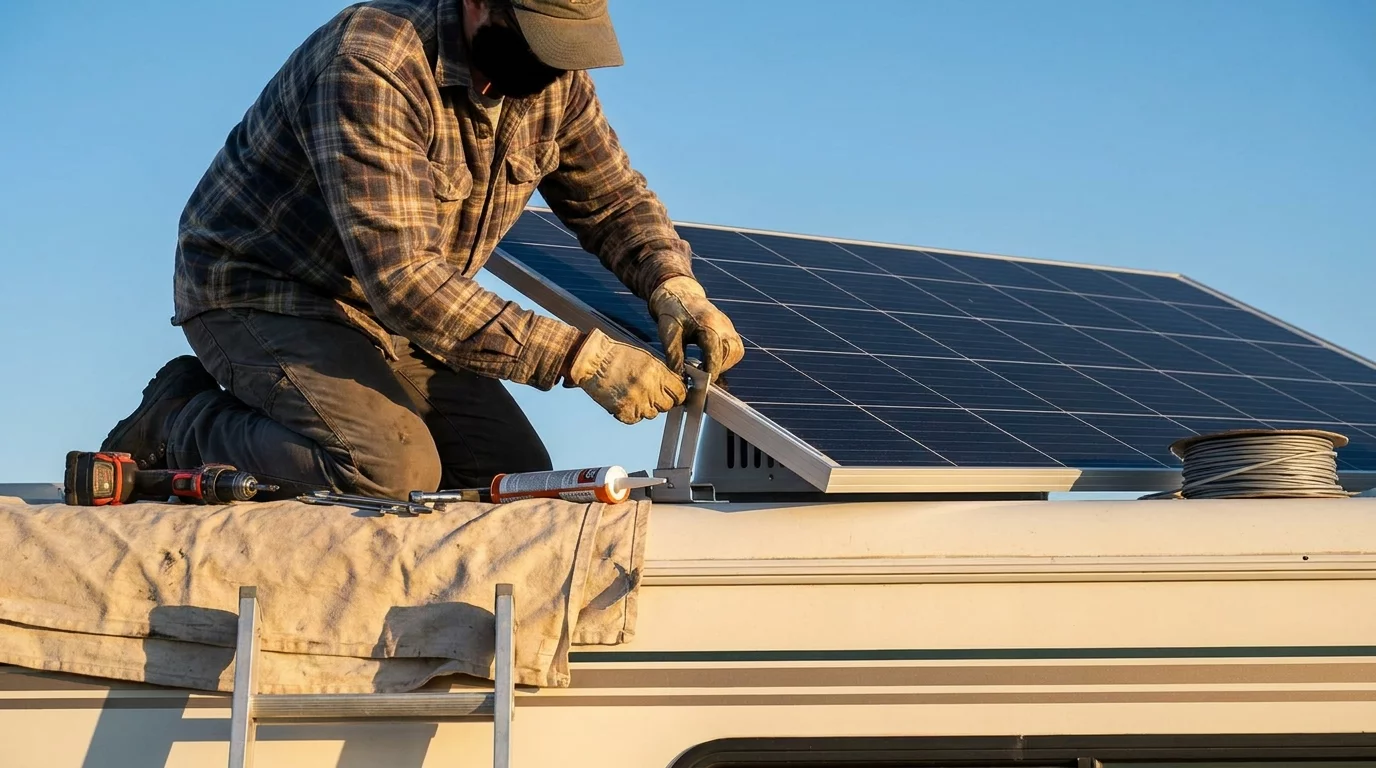

Fixation sur le Toit

Positionnez le panneau a l'endroit choisi, en evitant les zones d'ombre (climatisation, antenne). Marquez les points de percage des supports. Percez avec un foret adapte au materiau du toit. Appliquez une couche genereuse de mastic autour de chaque trou avant de visser les supports. Laissez un espace de 5 a 10 cm entre le panneau et le toit pour la ventilation. Verifiez l'etancheite apres sechage en arrosant legerement.

Passage des Cables

Le passe-toit assure l'etancheite du passage de cable. Percez un trou unique du diametre adapte, appliquez du mastic, inserez le passe-toit et vissez. Faites passer les cables solaires a l'interieur. A l'interieur du vehicule, cheminez les cables le long des parois existantes, en les fixant avec des colliers. Evitez les coudes serres qui fragilisent l'isolant.

Branchement Regulateur-Batterie

Connectez d'abord la batterie au regulateur (bornes BAT), puis le panneau au regulateur (bornes PV). Cet ordre evite les surtensions. Verifiez les polarites avec le multimetre avant chaque connexion. Une fois branche, le regulateur doit afficher la tension batterie et commencer la charge si le panneau est expose au soleil. Pour optimiser votre systeme, associez votre installation a une batterie adaptee aux cycles de charge solaire.

Questions Frequentes
